多层感知机非常适合表格数据。然而对于图像这种多维数据，这种缺少结构的网络并不适用。

在 softmax 回归的例子中，我们使用的是 28×28 像素的图片，这样每次输入就高达 784 维。当我们遇到 1000×1000 像素的照片时，输入就高达 100 万维。这几乎等同于不可能了。

因此我们需要一种新的网络来处理图片这种数据。

1 平移不变性和局部性

设想我们要从人群里找到某一特定的人，我们无论用何种方法找到他，都应该和他的所处位置无关，也就是平移不变性。而目标的特征和环境无关，我们只需要计算一小部分的图像即可，也就是局部性。

基于这两个性质，我们可以将这个图片分割成多个区域，并使用一个检测器逐区域扫描，并输出每个区域中出现目标的可能性。

多层感知机输入一个二维图像 $\boldsymbol{X}$，其隐藏层为一个二维张量 $\boldsymbol{H}$。我们用 $[\boldsymbol{X}]_{i,j}$ 和 $[\boldsymbol{H}]_{i,j}$ 表示对应位置的像素，将权重矩阵替换为四阶张量 $\boldsymbol{W}$。假设偏置参数为 $\boldsymbol{U}$，则全连接层可以表示为：

$$\begin{align*} [\boldsymbol{H}]_{i,j} &= [\boldsymbol{U}]_{i,j} + \sum_k \sum_l [\boldsymbol{W}]_{i,j,k,l} [\boldsymbol{X}]_{k,l} \\ &= [\boldsymbol{U}]_{i,j} + \sum_a \sum_b [\boldsymbol{V}]_{i,j,a,b} [\boldsymbol{X}]_{i+a,j+b} \end{align*}$$

其中$k=i+a$，$l=j+b$。$[\boldsymbol{W}]$ 和 $[\boldsymbol{V}]$ 具有一一对应关系。索引$a$和$b$在偏移过程中覆盖了整个图像。

由于平移不变性，检测对象在输入 $\boldsymbol{X}$ 中的平移应该仅导致隐藏层 $\boldsymbol{H}$ 中的平移。也就是说 $\boldsymbol{V}$ 和 $\boldsymbol{U}$ 与像素坐标 $(i,j)$ 无关。即 $[\boldsymbol{V}]_{i,j,a,b} = [\boldsymbol{V}]_{a,b}$，且 $\boldsymbol{U}$ 是一个常数。于是有

$$[\boldsymbol{H}]_{i,j} = u + \sum_a \sum_b [\boldsymbol{V}]_{a,b} [\boldsymbol{X}]_{i+a,j+b}$$

这就是卷积，我们使用系数 $[\boldsymbol{V}]_{a,b}$ 对位置 $(i,j)$ 附近的像素加权得到 $[\boldsymbol{H}]_{i,j}$。

接着我们加入局部性。根据局部性的描述，我们不应该关注距离 $(i,j)$ 较远位置的信息。也就是在 $|a| \gt \Delta$ 或 $|b| \gt \Delta$之外，$[\boldsymbol{V}]_{a,b} = 0$。

$$[\boldsymbol{H}]_{i,j} = u + \sum_{a=-\Delta}^{\Delta} \sum_{b=-\Delta}^{\Delta} [\boldsymbol{V}]_{a,b} [\boldsymbol{X}]_{i+a,j+b}$$

2 通道

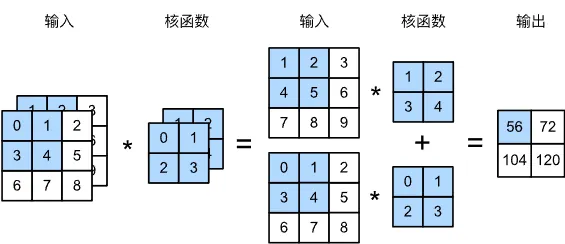

上述推导过程中输入的是一个二维图像，然而我们常见的图像包含三个通道，即R、G、B。因此我们的输入、输出都要调整为三维张量。

为了能够表示输入 $\boldsymbol{X}$ 和隐藏层 $\boldsymbol{H}$ 中的多个通道，我们可以给 $\boldsymbol{V}$ 中添加两个坐标，即 $[\boldsymbol{V}]_{a,b,c,d}$。其中 $c$ 为输入通道索引，$d$ 为输出通道索引。综上：

$$[\boldsymbol{H}]_{i,j,d} = u + \sum_{a=-\Delta}^{\Delta} \sum_{b=-\Delta}^{\Delta} [\boldsymbol{V}]_{a,b,c,d} [\boldsymbol{X}]_{i+a,j+b,c}$$
